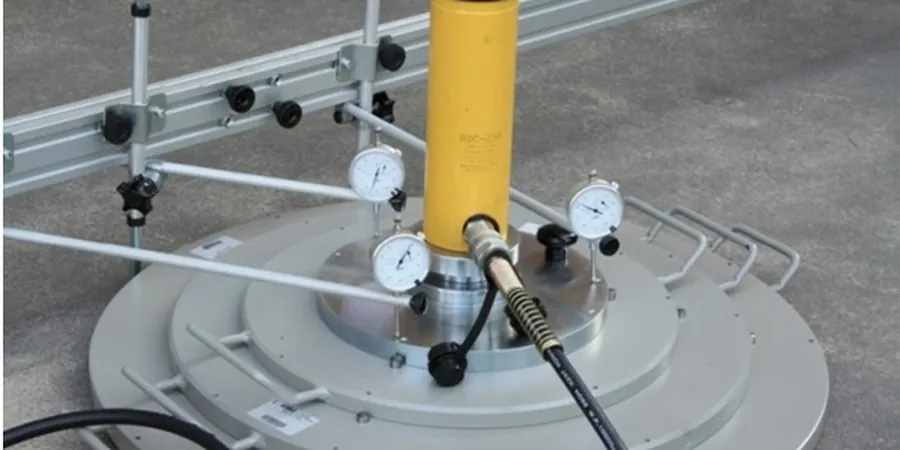

En una urbanización junto al centro comercial de Vigo, el equipo detectó un relleno antrópico de 4 m de espesor bajo la cota de cimentación. El ensayo de placa de carga (PLT) se aplicó directamente sobre el estrato arenoso y arrojó un módulo de deformación inferior a 30 MPa. Gracias a ese dato, la estructura se rediseñó con una losa de cimentación más rígida. Este ensayo permite medir la respuesta del terreno ante una carga real, algo que ningún cálculo teórico sustituye. En Vigo, donde el granito alterado y los depósitos de ladera se alternan en pocos metros, el PLT se convierte en la herramienta definitiva para validar la hipótesis de proyecto.
El PLT verifica in situ que el terreno soporte la carga de proyecto, evitando asientos diferenciales en edificios sobre saprolito o rellenos.
Alcance del trabajo en Vigo
Condiciones geotécnicas locales en Vigo
En la zona alta de Vigo, cerca de la avenida de Castelao, el sustrato granítico aparece a 2-3 m de profundidad. En el valle del Lagares, en cambio, los depósitos aluviales superan los 10 m. Un PLT sobre el saprolito puede dar módulos superiores a 100 MPa, mientras que sobre las arenas sueltas del valle no alcanza los 40 MPa. Confiar en la media municipal sin un ensayo local provoca cimentaciones sobredimensionadas (coste extra) o, peor aún, asientos diferenciales que agrietan fachadas. El PLT elimina esa incertidumbre.
Nuestros servicios de Ensayo placa de carga (PLT)
Complementamos el PLT con dos servicios específicos para su proyecto en Vigo:
PLT en cimentaciones superficiales
Aplicamos el ensayo sobre zapatas corridas o losas de cimentación para verificar la capacidad portante y el módulo de reacción. Ideal para naves industriales y edificios de hasta 4 plantas en la zona de Coia.
PLT en terraplenes y rellenos controlados
Evaluamos la compactación de terraplenes viales y rellenos estructurales midiendo el módulo de deformación E_v2. Se utiliza en accesos a la AP-9 y en plataformas logísticas de Vigo.
Preguntas frecuentes
¿Qué diferencia hay entre el PLT y el ensayo SPT?
El SPT mide la resistencia a la penetración dinámica (golpes), mientras que el PLT aplica una carga estática real sobre una placa. El PLT entrega módulos de deformación y reacción, datos directos para el cálculo de asientos. Ambos son complementarios.
¿En qué tipo de suelo de Vigo es más útil el PLT?
Es especialmente útil en suelos granulares y saprolitos (granito alterado), donde el SPT puede dar valores erráticos por la presencia de clastos. También es clave sobre rellenos antrópicos en el centro de la ciudad.
¿Cuánto dura la ejecución de un ensayo de placa de carga en Vigo?
Una prueba completa, con montaje, carga en escalones y descarga, lleva entre 4 y 6 horas en campo. Los resultados preliminares se entregan en 24 horas. El informe final con curvas carga-asiento está listo en 3 días hábiles.
¿Cuál es el coste orientativo de un PLT en Vigo?
El precio referencial para un ensayo de placa de carga en Vigo oscila entre 430 y 670 euros, según el diámetro de placa, la accesibilidad al punto de ensayo y si se requiere informe detallado con módulo de reacción.
¿Qué normativa rige el ensayo de placa de carga en España?
Se aplica la UNE 103-600:1996. Para el diseño geotécnico se sigue el Eurocódigo 7 (EN 1997-1:2004) y el CTE DB SE-C. En Vigo, además, hay que considerar la ordenanza municipal de cimentaciones.
