El crecimiento urbano de Vigo hacia las laderas del monte de O Castro y la cuenca del río Lagares empujó la edificación sobre terrenos con pendiente y suelos graníticos descompuestos. Desde los años 60, la necesidad de ganar espacio obligó a excavar y contener taludes en zonas como Teis o Coia. En ese contexto, el diseño de anclajes activos/pasivos se volvió una solución habitual para estabilizar macizos rocosos fracturados y suelos residuales. Trabajamos con criterios de la norma UNE EN 1997-1 (Eurocódigo 7) y la guía técnica de la EHE-08 para hormigón estructural, adaptando cada proyecto a la geología local. Antes de definir la carga de trabajo del anclaje, realizamos sondeos y ensayos de arrancamiento para calibrar la resistencia del terreno, y complementamos con un estudio de estabilidad de taludes cuando la ladera supera los 15 grados de inclinación.
En suelos graníticos descompuestos de Vigo, la adherencia bulbo-terreno puede variar entre 0,1 y 0,4 MPa según el grado de alteración del macizo rocoso.
Alcance del trabajo en Vigo
- Carga de servicio y carga de rotura del anclaje.
- Longitud del bulbo de inyección en función de la tensión admisible del terreno.
- Protección anticorrosión según clase de exposición ambiental (I, IIa, IIb) definida en la EHE-08.
- Ensayo de recepción: prueba de carga progresiva hasta el 130% de la carga de servicio.
Condiciones geotécnicas locales en Vigo
Si comparamos dos barrios de Vigo, el contraste es evidente: en Bouzas, los suelos son rellenos antrópicos sobre antiguas marismas, con baja capacidad portante y riesgo de asientos diferenciales; en cambio, en el barrio de O Calvario el sustrato es granito alterado pero competente. En ambos casos, un diseño de anclajes activos/pasivos mal calibrado puede derivar en pérdida de carga por fluencia del bulbo o corrosión prematura. En zonas de relleno, el anclaje debe atravesar capas sueltas hasta alcanzar el firme. La experiencia local es clave: conocemos las campañas de reconocimiento previas en la dársena de Bouzas y los problemas de nivel freático en la avenida de Beiramar.
Nuestros servicios de Diseño de anclajes activos/pasivos
Ofrecemos un servicio integral de diseño de anclajes adaptado a la geología de Vigo, desde la campaña de reconocimiento hasta la certificación final.
Anclajes activos postesados

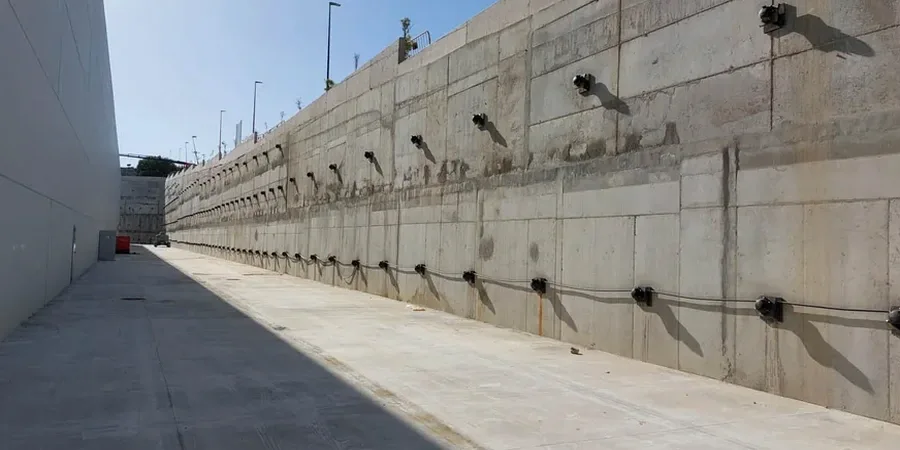

Anclajes con armadura activa (barras o cables) que se tesan tras la inyección del bulbo. Ideales para muros de sótano y estabilización de taludes en zonas urbanas como el centro de Vigo.
Anclajes pasivos o autoperforantes
Anclajes sin tesado, que entran en carga por deformación del terreno. Se usan en suelos granulares y rocas fracturadas, con perforación y armadura simultánea en terrenos colapsibles.
Ensayo de recepción y certificación
Pruebas de carga controladas según UNE EN 1537 para verificar la capacidad del anclaje. Emitimos informe técnico con curvas carga-desplazamiento y dictamen de conformidad.
Preguntas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo en Vigo?
El anclaje activo se tesa inmediatamente después de la inyección, aplicando una carga controlada que comprime el terreno. El pasivo, en cambio, no se tesa y se activa solo cuando el terreno se deforma. En Vigo, los activos se usan en muros de contención urbanos donde se requiere control inmediato de desplazamientos, mientras que los pasivos son más comunes en laderas con movimientos diferidos.
¿Cuánto cuesta el diseño y ejecución de anclajes activos/pasivos en Vigo?
El rango de precio referencial para un proyecto típico en Vigo está entre 570 y 2.030 euros, dependiendo de la profundidad, el número de anclajes y el tipo de ensayo de recepción. Para un presupuesto ajustado a tu obra, lo mejor es contactarnos con los planos y el informe geotécnico previo.
¿En qué tipo de terrenos de Vigo es más crítico el diseño de anclajes?
En los suelos graníticos alterados (saprolitos) de las laderas de O Castro y en los rellenos antrópicos de Bouzas y la avenida de Beiramar, donde la adherencia bulbo-terreno es baja y el nivel freático variable. En esos casos, el diseño debe considerar bulbo más largo y protección anticorrosión reforzada.
¿Qué normativa se aplica al diseño de anclajes activos/pasivos en España?
La norma principal es la UNE EN 1537:2014, que regula la ejecución de anclajes para terreno. Además, se aplica el CTE DB-SE-C para cimentaciones y la EHE-08 para la protección del acero. Para obras en Vigo, también se considera la experiencia local en suelos graníticos y los ensayos de arrancamiento previos.
