Durante la construcción de un edificio de 14 plantas en la calle García Barbón, nos enfrentamos a un relleno antrópico heterogéneo de hasta 6 m de espesor sobre arenas micáceas del Monte de A Guía. Para dimensionar los pilotes de punta en el sustrato rocoso, fue necesario evaluar la resistencia al corte no drenada del relleno mediante ensayo triaxial UU, cuyo resultado definió la longitud de fuste efectivo. En Vigo, donde la topografía accidentada obliga a excavaciones profundas y muros de contención, el ensayo triaxial es la herramienta estándar para obtener parámetros de rotura en condiciones drenadas y no drenadas. Complementamos esta caracterización con un ensayo de corte directo en discontinuidades del granito y un estudio de capacidad de carga en suelos residuales.
En suelos graníticos de Vigo, la resistencia al corte pico puede duplicar la residual: el ensayo triaxial CU con medición de poros es imprescindible para no sobrestimar el factor de seguridad.
Alcance del trabajo en Vigo
- UU (no consolidado no drenado) para suelos saturados de baja permeabilidad
- CU (consolidado no drenado) con medición de poros para arcillas normalmente consolidadas
- CD (consolidado drenado) para arenas y gravas en condiciones lentas de carga
Condiciones geotécnicas locales en Vigo
Un error recurrente en obras de Vigo es dimensionar muros de sótano con parámetros de resistencia obtenidos de tablas genéricas para granito descompuesto, sin un ensayo triaxial específico. En la avenida de Madrid, un muro pantalla de 12 m colapsó durante la excavación porque la resistencia al corte no drenada del relleno se asumió en 50 kPa cuando el ensayo triaxial UU arrojó solo 18 kPa. Sin datos reales de laboratorio, el factor de seguridad puede ser inferior a 1,0 frente a deslizamientos rotacionales o fallas por capacidad de carga en cimentaciones superficiales. La única forma de validar los parámetros de diseño es mediante probetas cilíndricas sometidas a esfuerzos confinantes representativos del terreno in situ.

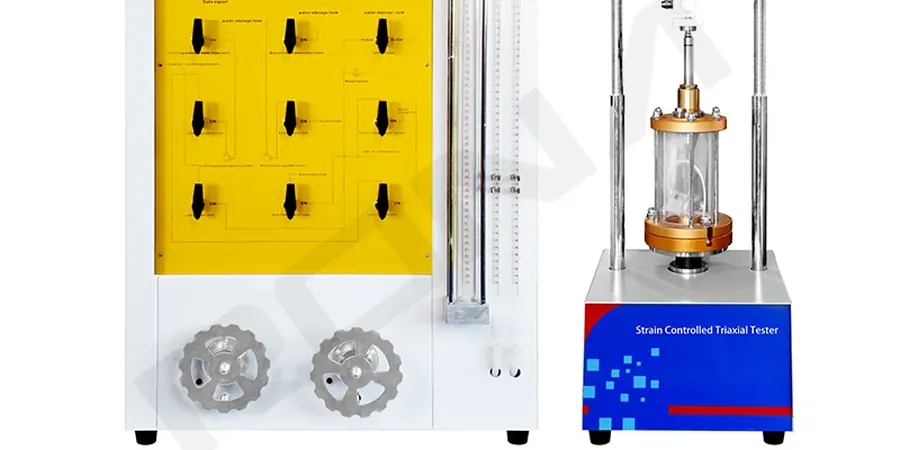

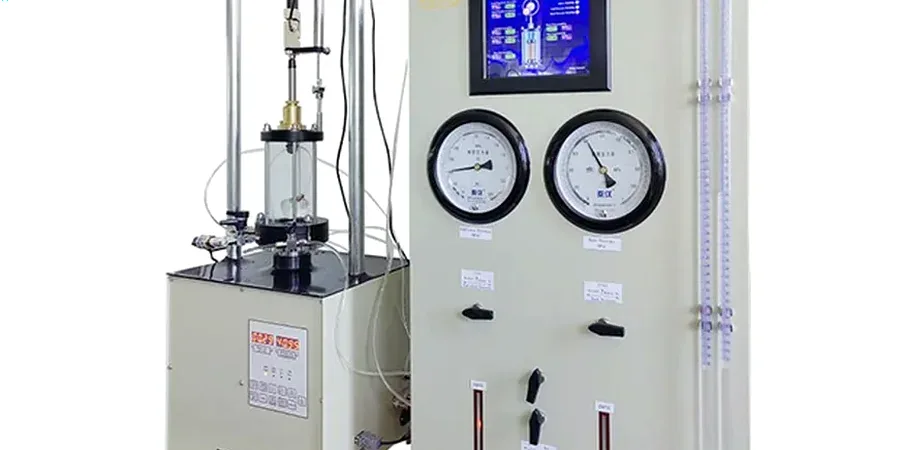

Nuestros servicios de Ensayo triaxial
Ofrecemos tres variantes del ensayo adaptadas a los suelos característicos de Vigo y su área metropolitana.
Triaxial UU en suelos saturados
Para arcillas y limos de las marismas de Bouzas y Teis, con probetas de 50 mm de diámetro y 100 mm de altura, ensayadas a velocidad de 1,0 mm/min sin medición de poros. Obtenemos la resistencia al corte no drenada en condiciones de obra rápida.
Triaxial CU con medición de presión de poros
Aplicado a suelos residuales graníticos de las laderas de A Guía y O Castro, con consolidación isotrópica hasta 400 kPa y medición de parámetros efectivos (c', φ'). Ideal para estabilidad de taludes y muros de contención.
Triaxial CD en arenas y gravas
Para rellenos compactados de zahorra y suelos granulares de la zona portuaria, con drenaje abierto y velocidad de deformación de 0,1 mm/min. Determinamos el ángulo de fricción drenado y el módulo de deformación confinado.
Preguntas frecuentes
¿Cuánto cuesta un ensayo triaxial en Vigo?
El rango referencial para un ensayo triaxial completo (UU, CU o CD) en Vigo es de 950 a 1.690 euros por probeta, dependiendo del número de especímenes, la modalidad y la instrumentación requerida. Incluye preparación de probetas, saturación, consolidación, rotura e informe técnico con envolvente de Mohr-Coulomb.
¿Cuál es la diferencia entre triaxial UU, CU y CD?
La diferencia radica en las condiciones de drenaje y consolidación. El UU se aplica a suelos saturados de baja permeabilidad (arcillas) sin consolidación previa; el CU consolida la probeta antes de la rotura midiendo presión de poros; el CD permite drenaje completo durante todo el ensayo, adecuado para arenas y gravas. Cada uno modela una condición de carga distinta en obra.
¿Qué normativa se aplica al ensayo triaxial en España?
En España se aplica la UNE 103402:1998 como norma nacional, además de las UNE 103402, D4767-11 y D7181-20. Para proyectos con Eurocódigo 7 (EN 1997-1:2004), se exigen factores parciales de seguridad basados en los parámetros efectivos obtenidos del ensayo CU o CD.
¿En qué plazo se entregan los resultados del ensayo triaxial?
El plazo típico para un ensayo triaxial es de 7 a 15 días hábiles desde la recepción de las muestras inalteradas. Incluye tiempo de saturación (24-48 h), consolidación (12-24 h) y rotura (1 h por probeta). El informe final detalla la envolvente de rotura, parámetros de resistencia y recomendaciones geotécnicas.
